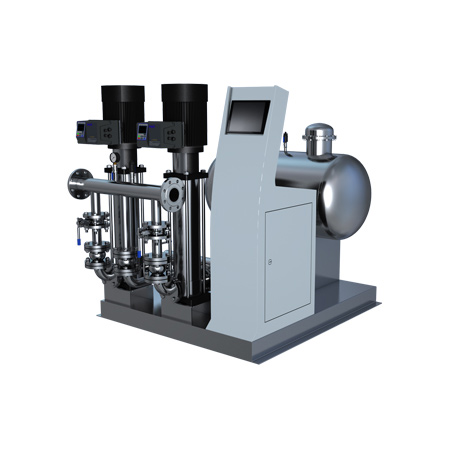

QFBW(7)自变频泵组罐式无负压供水设备

QFBW(7)自变频泵组罐式无负压供水设备

  • 所属分类:二供给水设备
  • 浏览次数:
  • 发布日期:2020-04-28 14:38:36
  • 产品概述
  • 性能特点
  • 技术参数

昆明奇峰泵业有限公司是一家以安全供水设备研发、生产和销售为主导产品之一的大型企业,历经从“储水池+增压泵组+高位水箱"的简易供水设备生产,到“储水池+增压泵组+气压罐”的气压供水设备开发,到“ 储水池+恒压变频供水设备”的研制,再到当前大量推广应用的“ 与市政管网直接相连的叠压供水设备,持续地结合自身在供水领域的长期研究、生产经验,并通过大量的试验和开发应用,致力于直接有效地解决每- -个供水方案满足客户对新时代供水设备的各种需求。QFBW系列罐式,(无负压)叠压供水设备,赢得了广大用户的认同和赞誉;我们从未停止过对新的供水技术的研究,正在推出的QFBW(7)系列自变频泵组罐式(无负压)叠压供水设备,产品结构更加完善,产品性能更加可靠,产品覆盖领域更宽广,市场应用中更节能、更环保、更经济。


应用范围

•适用于市政管网自来水压力不足但水源充沛的地区叠压供水。

•高、低层民用、工业建筑的生活、消防用水。

•改造原有的二次增压气压供水设备。

•工矿企业的生产、生活用水等。

•自来水厂的供水中间加压泵站、各种循环水系统等。


设备工作环境

•电源电压:AC380×(100±10)%V;

•周围环境温度:0℃~+40℃(不冻结);

•振动:<5.9m/s²(0.6g),倾斜度:≤5°的场所;

•空气相对湿度:20%~90%(无凝露);

•单台电机功率:≤18.5kW;

•压力调节精度:<0.01MPa;

•单泵流量范围: ≤32m2/h;

•有防雨防震设备和无水蒸汽的场所;

•无导电尘埃及能腐蚀金属和破坏绝缘的气体的场所;

•无爆炸危险的场所;


设备配置和工作原理

•罐式管网叠压供水设备:自来水由系统进水管进入,经过过滤器、倒流防止装置、(流量计、管网保护器)进入稳流罐,稳流罐出口端连接水泵泵组的进水总管,总管分出各路经阀门进入水泵及旁通管路,水泵出口经止回阀和碟阀至出水总管。

•稳流补偿罐装有防负压控制器、真空抑制器、底部有排污口。通过防负压控制器,实时检测市政管网压力。设备设有旁通管路与供水总管相连。

•如用户要求,系统还可设- -个消毒接口,方便卫生监督部门的检测工作以及对系统内部消毒用。

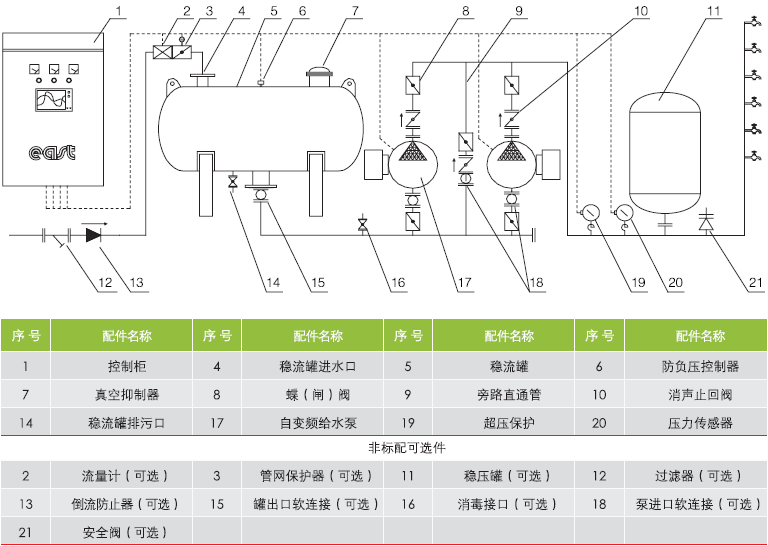

QFBW(7)自变频泵组罐式无负压供水设备配置和工作原理



设备工作流程

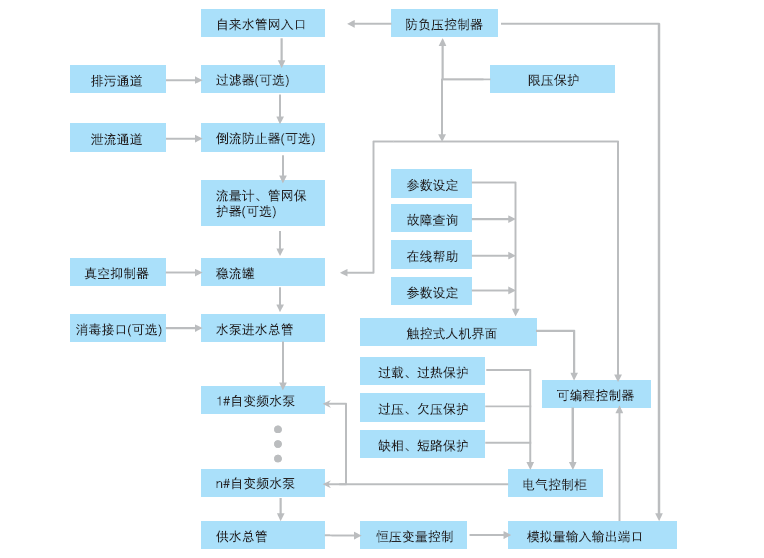

QFBW(7)自变频泵组罐式无负压供水设备工作流程



工作原理说明

•用水低峰期,当市政管网供水量足、供水压力完全满足用户管网压力要求,微机控制系统控制水泵进入睡眠节能状态或单泵短时低速运转补压状态,用户的用水均从设备旁路直接供给。

•用水高峰期,当市政管网压力不足,但供水量能满足用户使用时,管网压力直接叠加到水泵进口,微机控制系统根据用户用水量调节水泵的转速与水泵参与工作的台数,补充管网供水压力不足部分,系统对用户保持恒压供水。

•当用户所需用水量增加,出现管网供水量小于用户所需水量时,微机控制系统将实时检测的管网进水压力值,通过计算机微积分模糊控制,及时调低水泵的转速,控制供给用户的水量,确保给水设备不对市政管网产生负压抽吸,并且不会因供水量不足而停止供水。

•在管网压力逐渐下降到事先设定的保护压力值的过程中,微机控制系统也逐步降低水泵的转速,直至系统自动停止运行。

•当系统停电时,完全由市政管网自然供水;来电时,自动唤醒设备。

•当自来水管网完全停水,系统自动停机;来水时,恢复正常运行。


设备主要特点

•高智能:集成变频器电机的一体化水泵,与控制器总线式数字通讯,抗干扰性强,控制性能优越;系统集成了当前先进的自动控制技术,具有可靠的质量保证。

•无污染:设备与市政管网直接相连形成连续密闭的运行系统,异物不会进入系统,供给用户的水质保持市政水源的卫生标准,是先进的绿色环保产品。

•无负压:设备正常工作时,多功能稳流罐通过储能动态补偿和系统自动控制,确保不管是否用水高峰期,均不会对市政管网及周边用户产生影响。

•投资省:无需修建蓄水池和水箱及水处理费用,也不需要大型气压罐,节省了一大笔投资;而且由于管网叠压的利用,增压泵组选型减小,降低了设备投资。

•高能效:与管网直联,能充分利用管网自身的压力势能,有效地发挥变频调速的优势,差多少,补多少;用水低峰期,设备甚至不需运行,节能效果显著,节能30%-90%。

•占地小:不需要修建蓄水池和水箱、配备大型气压罐,节省设备系统占地面积。

•易维护:设备采用微机自动控制变频调速运行,针对性自动停、开机,完善的故障检测、诊断技术和报警提醒使得设备的管理维护异常简便。

•性能好:设备采用多级不锈钢加压泵,泵壳、叶轮等过流件均采用食品级不锈钢材料冲压焊接,流道光滑,高效节能,运转平稳,噪音低;设备精选优质器件配置使整机性能高度可靠,是理想的绿色、环保、节能型给水设备。


设备主要功能

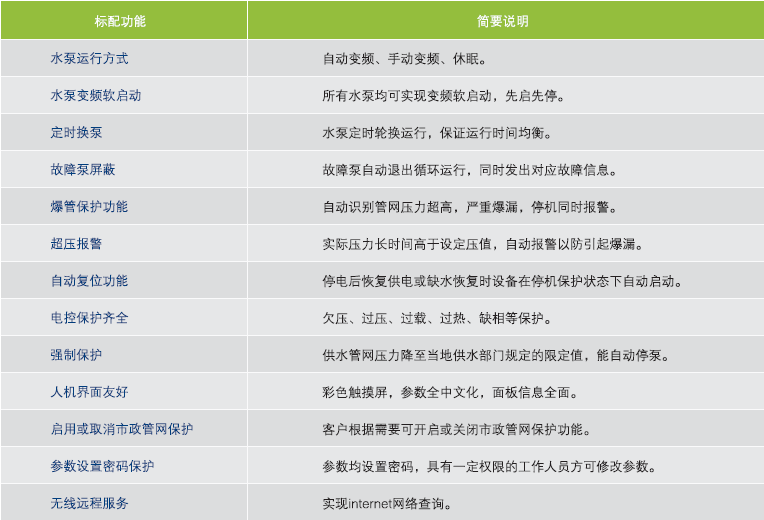

QFBW(7)自变频泵组罐式无负压供水设备主要功能
