概述

从中国建成座城镇供水设施开始至2013年底我国有658个设市城市、1613个县、20117个建制镇。据对上述城市、县及镇的初步统计来看全国公共供水厂的数量有将近两万座，其中市县有5110座，镇有14059座;供水能力达4.2亿立方米/日；年供水总量达767亿立方米；从用水普及率来看，城市、县城和镇分别达到97.6%、88.1%和81.7%; 公共供水普及率城市为91.7%，县城为82.5%；我国的城镇供水事业得到了迅速发展。

随着城市化的迅猛发展，城市人口的数量不断增多，城市供水的规模越来越大，而大部分规模较大的供水公司都在城市的外围，如果靠水厂输水满足用水点对水压的要求，由于管线长和城市内的地形也起伏较大，必然要增大水泵的扬程,造成水厂附近管网的压力过高，必须加减压阀才能满足使用，这样不仅能耗大，而且减压阀失灵后会造成管道漏水增大，出现管道爆管和卫生器具易损坏的风险，这使得在区域建设加压泵站成了必然。

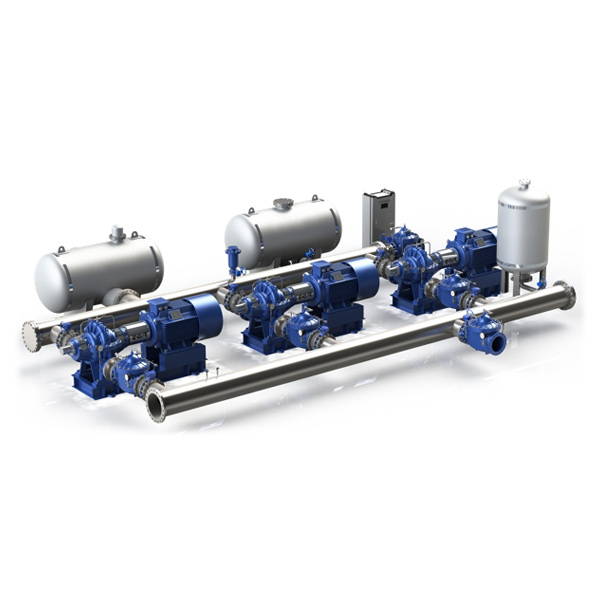

昆明奇峰泵业有限公司在这种大的发展环境下，研制成功了QFBW(9)系列自来水加压泵站供水设备。该设备能直联前端管网，利用前端管网余压，通过控制系统和负压消除装置保证前端管网压力稳定，节能效果显著;该设备的系统高度集成化、智能化,集计算机技术、网络通迅技术、监控、监测、监视等技术为一体，对泵站运行的各项指标长期跟踪、监测和记录，根据用水量的变化，自动调节系统始终处于高效节能的运行状态，改变了泵站传统的经验管理办法，提高了泵站运行的安全性、可靠性和经济性。

工作环境

• 流量范围：100~4500m³/h；

• 环境温度：0~40%°C；

• 压力范围：0.2~0.8MPa；

• 相对湿度：不大于90% （20°C），无凝霜；

• 压力调节精度：≤0.02MPa；

• 操作方式：手动、自动、远程。

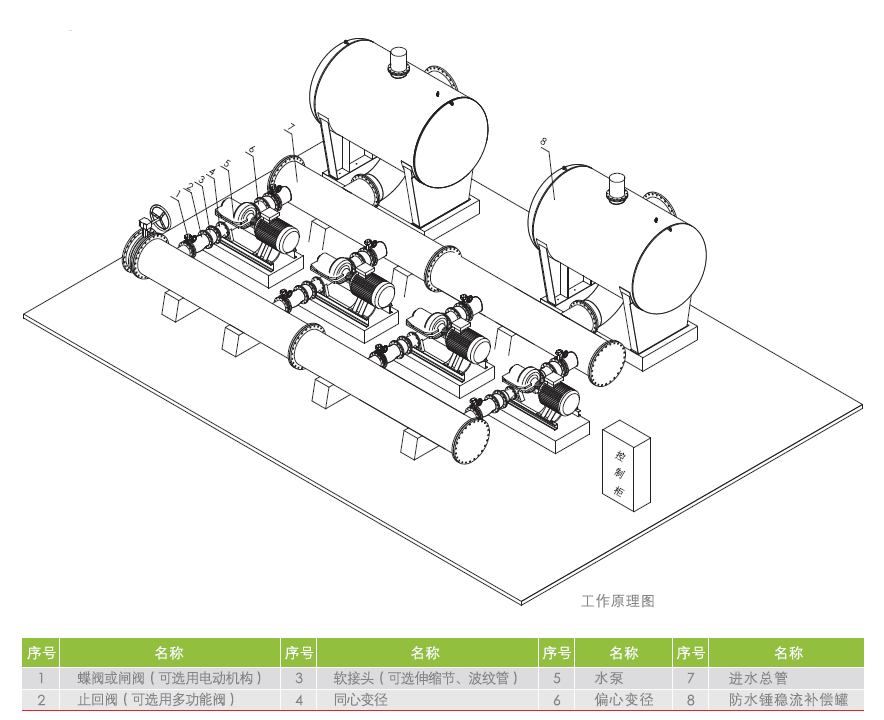

工作原理

工作原理说明

• 用水低峰期，当市政管网供水量足、供水压力完全满足用户管网压力要求，微机控制系统控制水泵进入睡眠节能状态或单泵短时低速运转补压状态。

• 用水高峰期，当市政管网压力不足，但供水量能满足用户使用时，管网压力直接叠加到水泵进口，微机控制系统根据用户用水量调节水泵的转速与水泵参与工作的台数，补充管网供水压力不足部分，系统对用户保持恒压供水。

• 当用户所需用水量增加，出现管网供水量小于用户所需水量时，微机控制系统将实时监测进口管网和出口管网的压力值，通过进出口压力对比和计算机微积分模糊控制，及时将稳流补偿器中存储的水补充到系统，并降低变频器频率调低水泵的转速，控制供给用户的水量，确保给水设备不对市政管网产生负压抽吸，并且不会因供水量不足而停止供水。

• 在管网压力逐渐下降到事先设定的保护压力值的过程中，微机控制系统也逐步降低水泵的转速，直至系统自动停止运行。

• 当系统停电时，完全由市政管网自然供水;来电时，自动唤醒设备。

• 当自来水管网完全停水，系统自动停机;来水时，恢复正常运行。

• 本设备通过独特的微机变频技术，配合调节罐、来水多功能阀的使用，能避免在水泵启动和停止时管道流速的急剧变化引起的水力冲击现象。

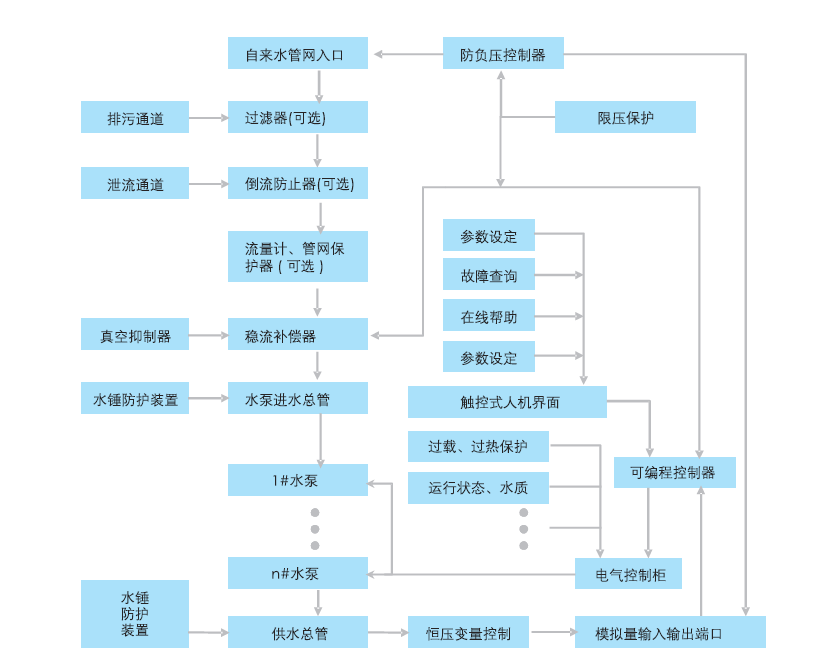

工作流程图

产品优势

• 高智能：系统集成了自动控制技术,与控制器总线式数字通讯，抗干扰性强，控制性能好，具有可靠的质量保证；

• 投资省：无需修建蓄水池和水箱及水处理费用，也不需要大型气压罐，节省了一大笔投资；而且由于管网叠压的利用，增压泵组选型减小，降低了设备投资。

• 高能效：与管网直联，能充分利用管网自身的压力势能，有效地发挥变频调速的优势，差多少，补多少；用水低峰期，设备甚至不需运行，节能效果显著，节能30%-90%。

• 占地小：不需要修建蓄水池和水箱、配备大型气压罐，节省设备系统占地面积90%以上。

• 无污染：设备与市政管网直接相连形成连续密闭的运行系统，异物不会进入系统，供给用户的水质保持市政水源的卫生标准，是绿色环保产品。

• 供水平稳、防水锤:通过独特的微机变频技术和控制系统水泵延时停机并逐步降低水泵转速，以及配合出水管线上配置的调节罐和多功能阀，能有效吸纳和抑制突然停机水锤产生的能量。

• 智能控制的应用：QFBW(9)系列自来水加压泵站设备可以通过公司的或用户的远程监控中心对远程现场的运行设备的运行状态、电压、电流、频率、瞬时流量、累计流量、进出口压力、浊度、余氯等进行监测，同时可将数据传输到的监控中心，可及时了解控制远端的设备和阀门的状态，一旦监测量超标，系统会自动向监测中心报警，及时安排人员前去维修，降低故障率和检修的时间，在短时间内解决问题，充分保证了设备的可靠运行。同时还可以增加红外探测器、红外摄像头、门禁读卡器、液位开关等监控设施，能对泵房的视频、安防情况、非法闯入、泵房积水等情况进行监控，进-步提高泵房的安全。
