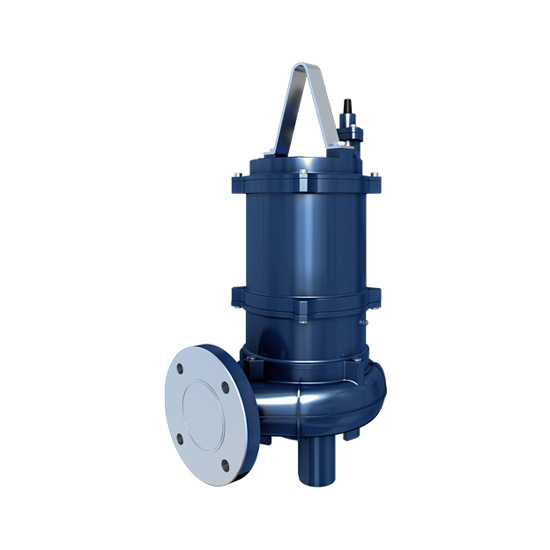

产品概述

• QFWQ系列潜水排污泵是在原产品的基础上新开发的潜水泵，该型泵凸显了可靠性和环保性，能适应多种工作环境，优化的结构设计，进一步完善潜污泵的性能，在防漏水技术上取得了突破性的进展。

• 该型泵主要用于市政工程、工业建筑、医院、矿山等行业输送带固体颗粒及各种长纤维的污水、废水和城市污水，尤其在高浓度污水的治理中起着关键作用。

• 本系列产品获证产品标记、编号：（沪）XK06-003-00039。

• 产品执行GB/T 246742009《污水污物潜水电泵》标准。

产品适用范围

适用市政工程、工农业、医院、建筑、宾馆、饭店等行业，用于输送带固体颗粒及各种长纤维的废水、城市生活污水和雨水，还包括原水的输送、水产养殖、灌溉等。

工作范围

• 流量：5.6 ~ 4800m³/h；

• 扬程：4~ 65m；

• 介质温度: T≤40°C；

• 介质密度：≤1.1x 10kg/m³；

• 介质PH值范围：5~9；

• 电机绝缘等级：F级；

• 介质固体物的直径不应大于出水口径的1/3，纤维长度应小于出水口径的4倍；

• 防护等级：IPX8。

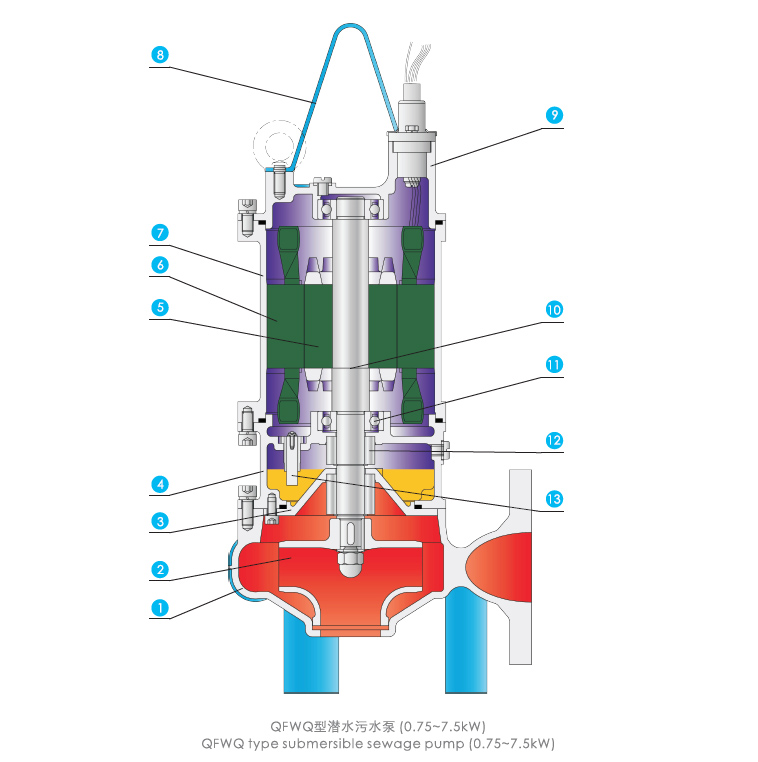

QFWQ型泵结构图

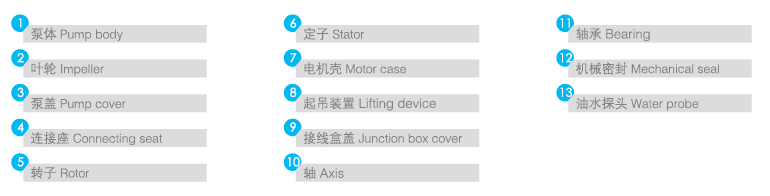

序号及名称

产品特点

普通型泵产品特点

• 潜水电缆密封设计；为防止水通过电缆线芯侵入电机，环氧树脂与剥离橡胶外皮的电缆铜芯直接密封，确保不会有液体通过电缆渗进电机，且接线方式为插接式，接线快捷、方便可靠；

• 无堵塞叶轮设计，性能优良、稳定、成熟，通过能力强，叶轮经动、静平衡校验，振动小,运行平衡；

• 电机F级绝缘，外壳防护等级为IPX8, 功率≤7.5kW的泵型， 电机内装105°C热保护器， 确保水泵电机运行不致过热，防止设备烧坏；功率≤75kW泵型，电机定子内装145°C热保护器，工作温度可达145°C，确保水泵运行电机运行不致过热，防止设备烧坏；

• 主轴采用短轴伸结构设计，降低了振动，减少了轴承的荷载，从而延长了轴承的使用寿命；

• 轴封为两道独立的单端面机械密封，使电机与泵密封隔离，上下串联式安装，提供了双重保险，进一步提高了密封的可靠性，确保了泵长期可靠运行；

• 功率≤7.5kW/2的泵型，油室腔内设置了测漏信号传感器，能够持续有效的监测水泵的运行状态，可以在最适当的时机采取预防性的保护措施，消除故障，确保泵的运行；

• 功率≥11KW泵型在端盖腔室、定子室及油室腔内均设置有测漏信号传感器，能够持续有效的监测水泵的运行状态，可以通过控制柜实现对泵的保护，消除故障，保证泵的运行；

• 轴承采用滚动轴承，能承受轴向和径向载荷，并与泵所输送的介质分开；

• 下轴承为免维护的重载双列角接球轴承，能可靠的承受水泵运行产生的径向和轴向力，确保叶轮在蜗壳中的正确位置，且轴承寿命长；

• 整机模块化设计，每种电机型号都可与几种泵头型号匹配，通用性好，且电机部件为流线型筒状设计，外形美观，阻损小；

• 水泵泵体、电机壳壳体及叶轮等为灰铸铁件，主轴为马氏体型不锈钢；

• 排出口径150 ~ 350的泵型可按用户需要配置自动反冲洗装置，运行时能使泵坑的沉积淤泥迅速被冲刷，从而使泵运行平稳。

工作原理

FCX型潜水电动冲洗阀连接在各类潜水排污泵、潜水排水泵的蜗壳上，其阀门为常开型。当泵启动时，阀门是开启的，泵的压力促使液流通过阀门强力喷射出来，冲向泵坑周边，产生激烈搅动的液流反复冲刷泵坑，淤泥及覆盖层污物被迅速冲散、搅拌成悬浮夜流。约1分钟左右关闭阀门(阀门开、闭时间，可由各泵站按需要自行设定)，淤泥、污物即随着液流一起排出泵坑。 阀门按规定的时间周而复始的工作，使泵坑达到自动、省力的清理目的。从而大大地降低了泵站维护量和费用。

使用条件

• PH值：5~9；

• 液流重度：1~1.1kg/dm³；

• 正常工作温度：0~40°C；

• 防护等级：IP68；

• 潜水深度：5m；

• 电源：36V（DC）。
