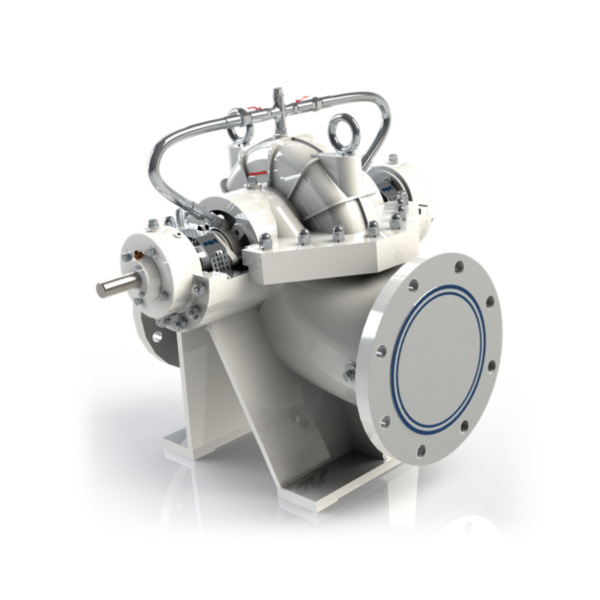

• QFSS系列双吸泵为卧式单级双吸泵，该系列泵采用水平中开结构形式，同时获得国家科学技术部认定的国家重点新

• 产品和上海市高新技术成果转化认定证书。

• QFSS系列泵具有性能可靠、节能、维修方便，使用寿命长等显著特点，自投入市场以来深受用户青睐。

• 产品设计符合GB/T5657标准。

• 泵采用直线型设计并带加强筋使泵结构更加合理、外形美观、安装稳定。

• 较短的轴承间距提高了轴的刚性，确保了机组运转平稳、振动小、噪声低。

• 全密封泵轴设计，使泵轴不与输送介质接触，从而确保泵轴不锈蚀、易拆装、使用寿命长。

• 部分轴承体采用中分结构，把泵盖和轴承体，上盖打开，整个转子便可取出，调整简单维修方便。

• 有机械密封和填料密封两种轴封结构，根据用户要求还可以采用特殊密封方式，如防砂专用密封、层状剪切填料密封等。

• 泵体、泵盖均采用树脂砂造型，保证了铸件外形和流道尺寸准确、表面光滑，提高了水力效率。

• 泵选用水力模型并采用CFD优化设计，提高了泵的水力效率，改善了泵的汽蚀性能。

• 采用有限元法进行强度计算，使泵运行更加可靠耐用，延长了泵的使用寿命。

• 轴承具有水冷结构，能在较高温度工况下使用。

用途

本系列产品适用于电站、自来水、市政、建筑、消防、工矿企业等行业用于输送清水或物理化学性质类似于清水的其他介质。

工作条件

• 流量：66~37000m³/h.

• 扬程：5~180m.

• 进口压力：＜0.3MPa.

• 输送介质温度：常规≤80℃、冷却结构＜105℃,进口压力≥0.3MPa或温度等于或高于105℃需特殊订货。

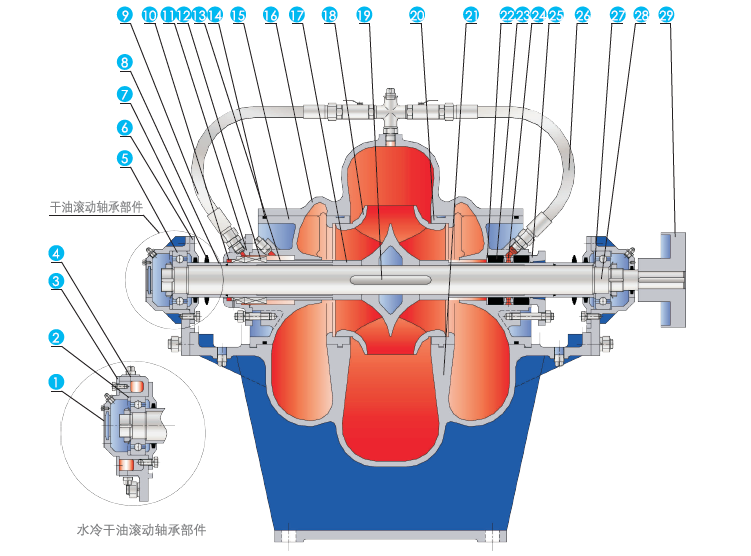

结构图（700口径以下结构）

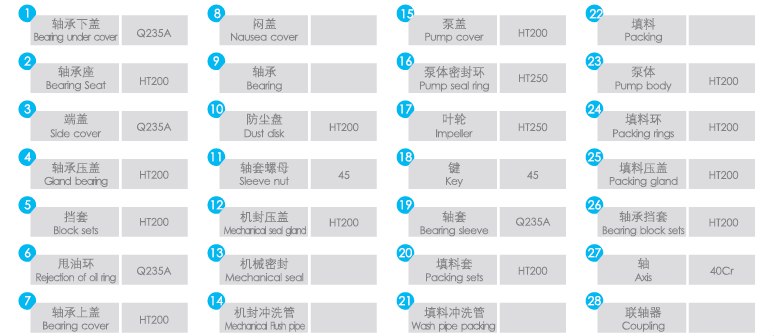

序号名称及常规材料表

注：1、以上材料配置为用户不指定材料时的配置。

       2、用户可根据需要选择其他材料和过流部件，如：球铁、铸铁、不锈钢、铸铜等。

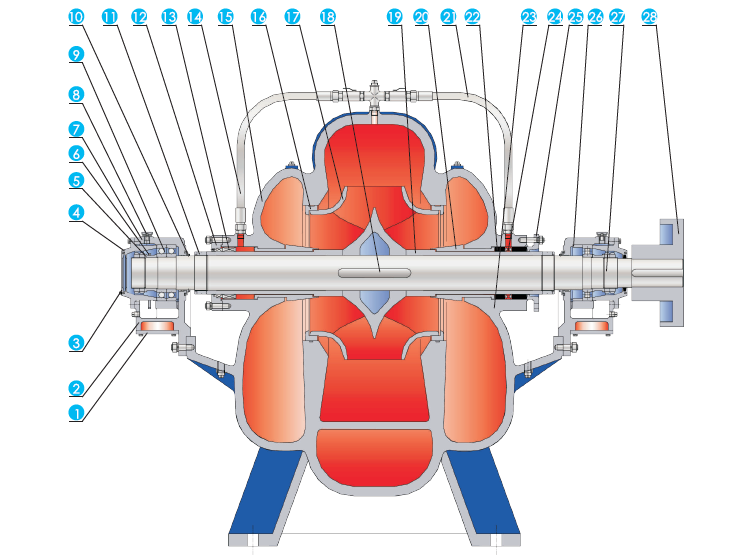

结构图（700口径以上结构）

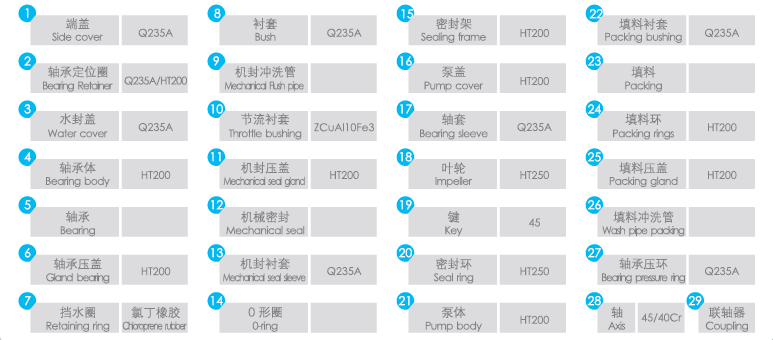

序号名称及常规材料表

注：1、以上材料配置为用户不指定材料时的配置。

    2、用户可根据需要选择其他材料和过流部件，如：球铁、铸铁、不锈钢、铸铜等。

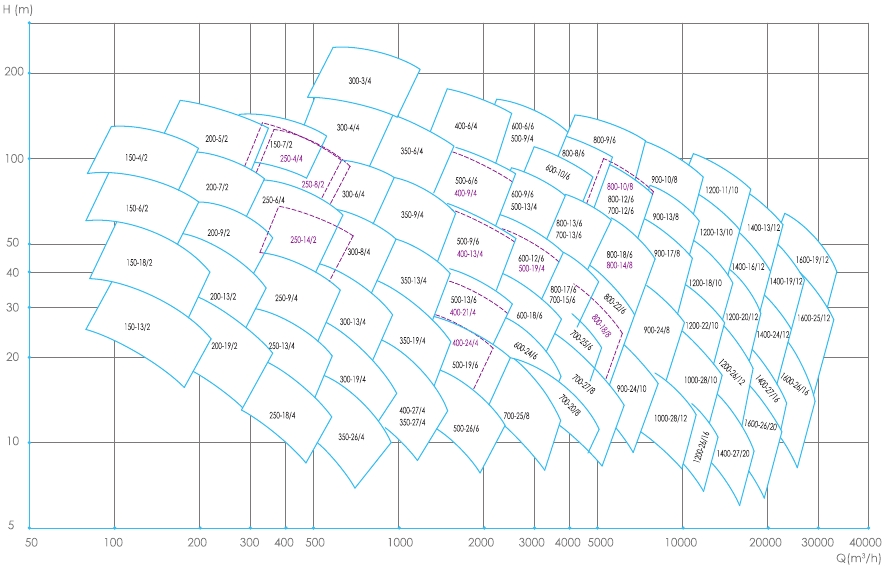

型谱图

泵旋向图

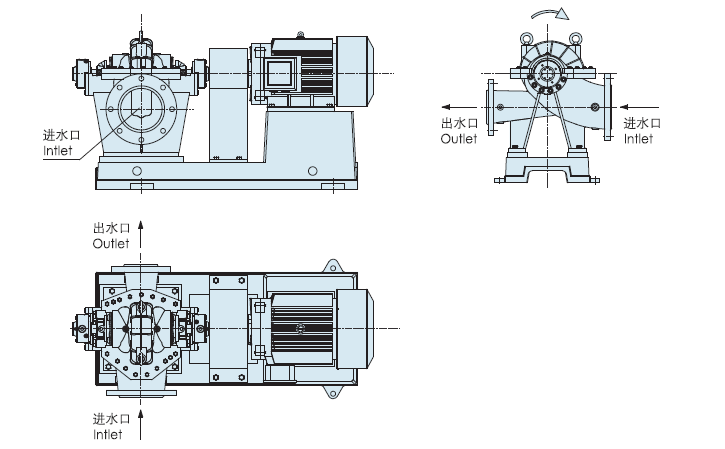

标准型（从电机端向泵看，泵的旋转方向为顺时针旋转）

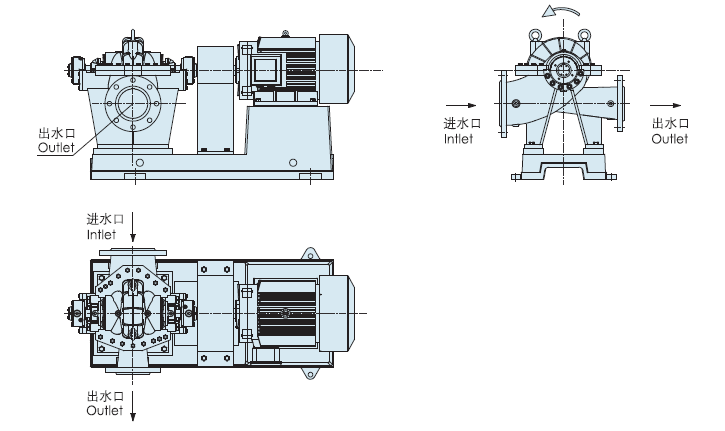

逆时针型（从电机端向泵看，泵的旋转方向为逆时针旋转）

订货说明

必须提供的订货资料：

• 泵型号或用户所需工况点流量、扬程、汽蚀余量、介质的性质和温度等基本参数及特殊参数要求；

• 泵主要零部件材质（不注明则按本样本配置交货）；

• 进口压力（若进口压力≥0.3MPa,订货时需要注明泵壳材质或来电技术支持部咨询）；

• 轴封型式（有机械密封、层状剪切填料密封、特种防砂密封部件、普通填料密封等型式，不注明则按普通填料密封交货）；

• 轴承部件结构型式：两种可根据介质温度等条件选择，订货时需要注明；

• 泵的旋转方向（特殊型为从传动端向泵看，叶轮旋转方向为逆时针旋转,不注明则按标准型顺时针交货）；

• 电机转速、功率、电压、防护等级、绝缘等级、冷却方式、是否防爆等配置要求；

• 底座：本样本中315机座号以下配共用底座，315机座号以上配分体底座或无底座，订货时请注明；

• 如需备品备件，请注明所需备品备件名称及数量；

• 订货时，法兰无特殊要求以书中列表数据交货，如有特殊要求需在订货时说明。

• 注明密封冲洗方法：外接内冲洗、外冲洗。外接内冲洗适合用于水温＜80℃的清水或介质不是清水的场合。外冲洗适合于水温≥80℃的清水或介质含沙及其它颗粒的场合。

• 本泵为平法兰，如需在密封面上加上止水线需合同注明。

选型说明

• 用户订货不受样本性能曲线和性能参数表格中所列数据限制，本公司可根据用户实际所需流量、扬程专门设计并提供产品；

• 若与所列性能参数相近，-般优先选用标准叶轮泵型和高转速泵型（前提是在满足汽蚀性能要求下）；

• 用户所需流量、扬程参数如果不是在产品的大流量、低扬程工况区域，配套电机功率可根据实际工况点计算确定而适当降低。

• 有超过样本内容的特殊选型或是对样本内容有不明之处，请直接向上海东方泵业技术支持部咨询。

• 推荐备品备件：轴套、机械密封、密封环、填料、轴承、叶轮等。
